Le Télescope Bernard Comte « TBC61 » est un imposant instrument dont le miroir primaire mesure 61 cm !
Description générale
Le télescope TBC61 est de type Cassegrain/Nasmith avec interchangeabilité Newton, et cela en remplaçant seulement le miroir secondaire. Le miroir primaire possède un diamètre de 610 mm et pèse environ 150 kg avec son barillet. Le poids total de l’instrument avoisine les 1,2 tonne. Sa construction date de 1997.
La monture est une fourche de type équatoriale et est fixée à l’intérieur de la coupole sur une dalle flottante d’environ 15 tonnes. Le tube, de type « Serrurier », mesure quand à lui environ 2,5 m de long pour une largueur maximale de 1,3 m, fourche comprise.
Le télescope est de construction européenne et est l’oeuvre de la société Valmeca basée à Puimichel en Haute-Provence (France). Quand à l’optique, les maisons impliquées sont le Laboratoire d’optique du Collège de France à Grasse (France), Astroptic à Mandelieu (France) et enfin Zen à Venise (Italie).
Le Télescope Bernard Comte a été baptisé du nom de l’une des personnes qui a mis le plus de coeur, de temps et de passion dans cette ouvrage qu’est l’Observatoire astronomique jurassien. La construction de l’Observatoire n’aurait jamais été possible sans sa bonne humeur, son savoir et surtout son doigté. Bernard, ton souvenir resteras à jamais dans notre mémoire.
La mécanique

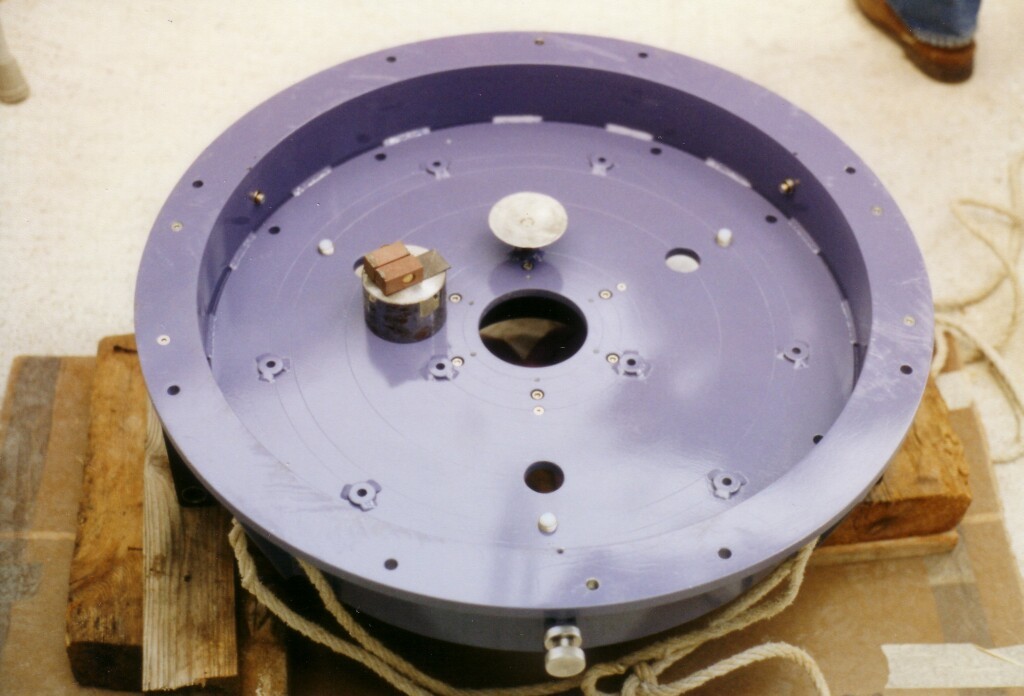

Le barillet du télescope suspend le miroir sur 6 points fixes (3 en dessous et 3 sur la tranche). Il est en outre équipé d’un système de 9 leviers astatiques répartis de manière à compenser la déformation du miroir primaire suivant sa position, et cela due à son propre poids et à sa faible épaisseur.
Un bon suivi est tout d’abord dicté par une bonne monture. La précision dépend tout particulièrement des roues tangentes. Le TBC61 est doté d’une roue de 50 cm de diamètre sur chaque axe. On remarque sur la photo ci-dessus qu’elle est composée de deux parties de matières différentes. La partie central est en acier pour une grande résistance à la déformation. Quand à la partie extérieur, le choix s’est porté sur le bronze du fait de son usure réduite et sa bonne résistance aux frottements.
| Diamètre de la roue tangente | nombre de dents | 500 mm | 480 dents |
| Filet vis tangente | pas | Module 1 | 3.142 mm |
| Matière roue | vis tangente | acier-bronze | inox |
| Flexion tube pour delta=0 et un angle horaire de 3h | max 20 sec |
| Durée pour 1 tour de vis tangente, vitesse sidérale | 3 min |
| Durée pour 1 tour de roue, vitesse sidérale | 24 h |
Électronique et motorisation

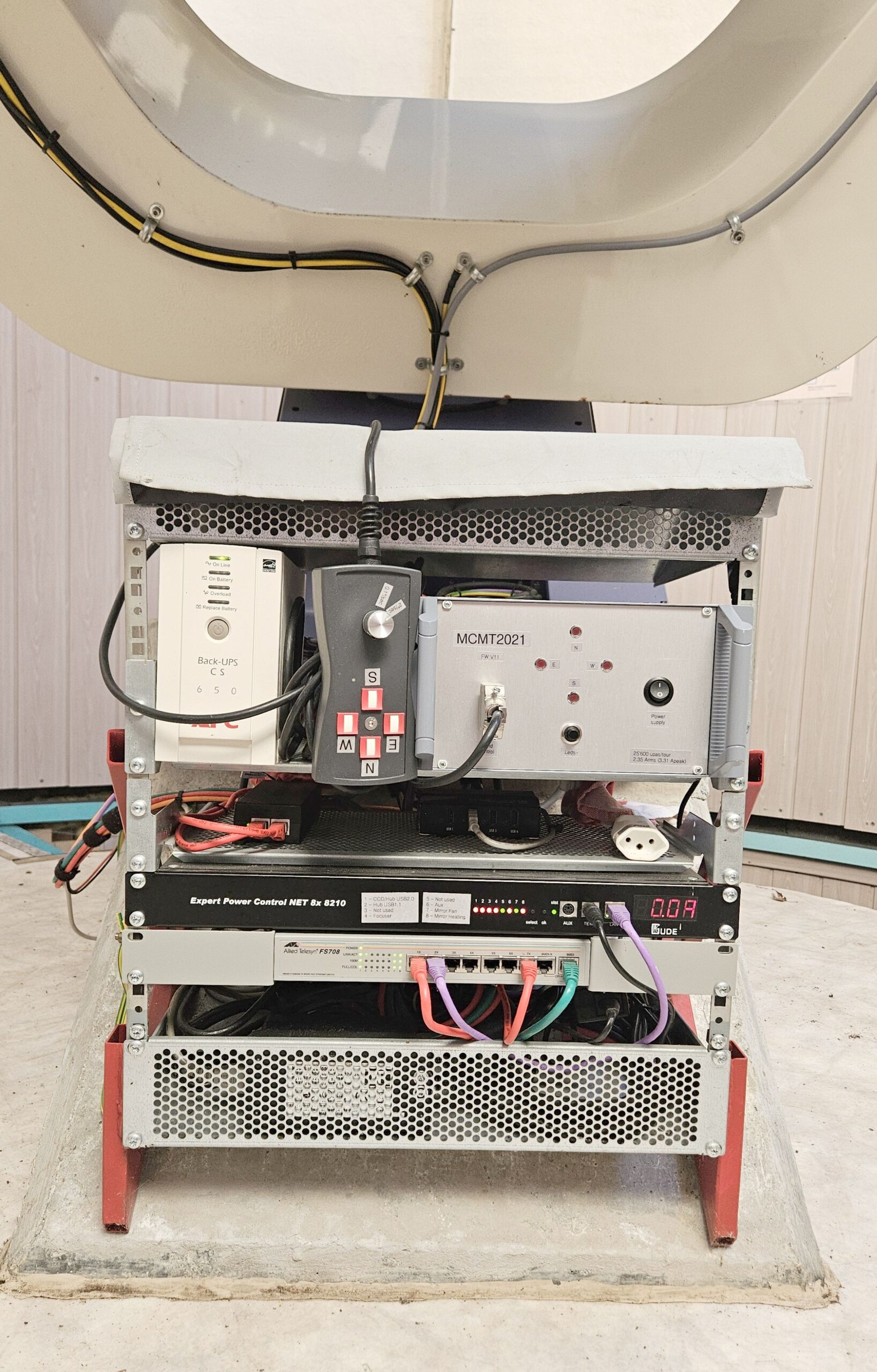

Le cœur de la commande du télescope est un MCMTII qui contrôle deux moteur pas-à-pas de 3 A/phase avec un couple de 2.1 Nm (Sanyo Denki 103H7823-0740). Son alimentation est assurée par un module 48VDC/500W (Mean Well PSP-500-48) qui est installé dans la salle informatique afin d’assurer des conditions climatiques meilleurs que sous la coupole. Cette alimentation possède des connections « remote sense » qui permettent de s’affranchir de l’effet des longs câbles.

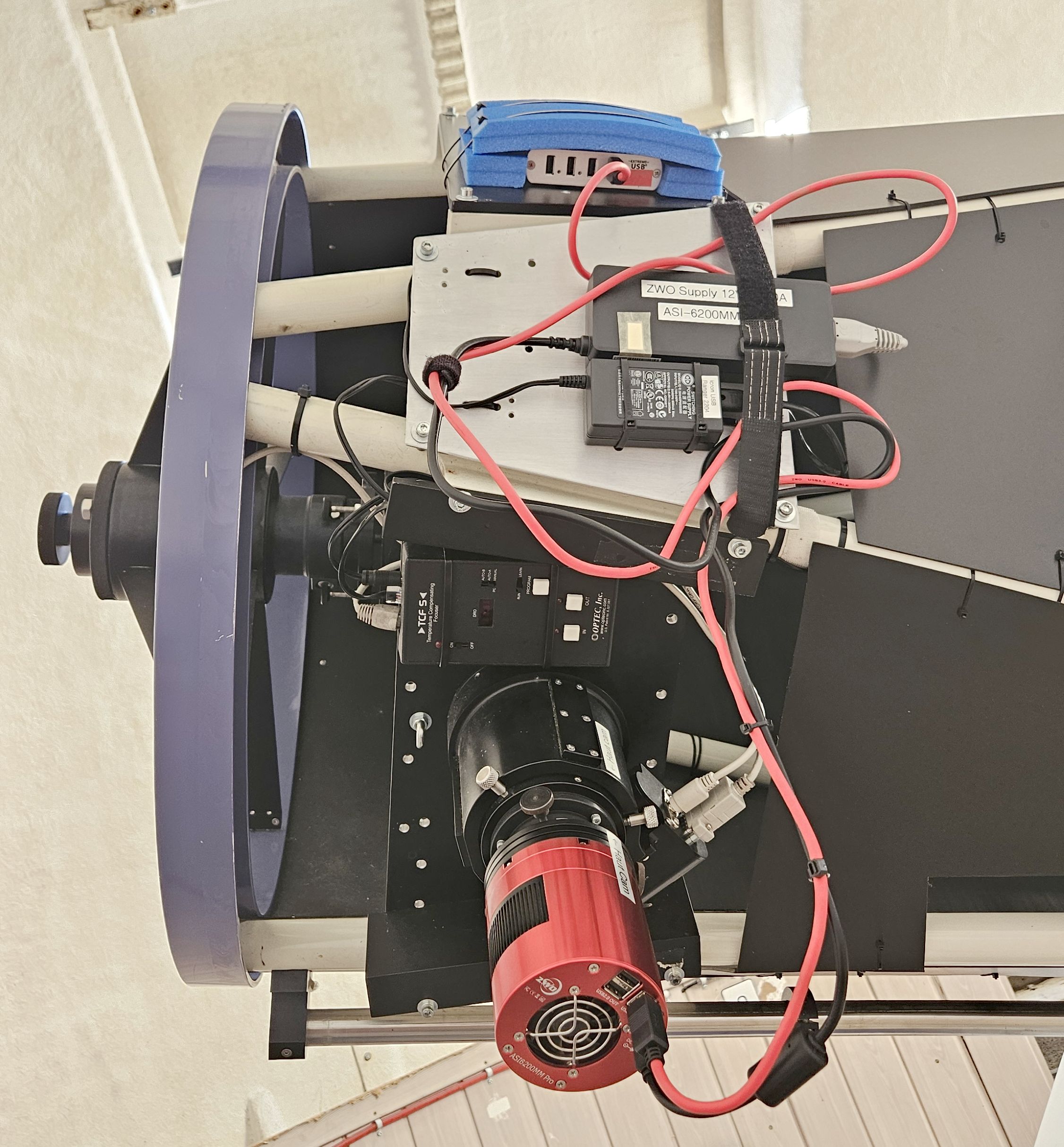

Le focuseur de 3″ est un Optec TFC-S3 de type Crayford qui permet un mouvement total de 1.00″ (25.4mm) avec 10’000 pas de 0.0001″ (2.54um).
Des connections standards USB et Ethernet permettent de communiquer avec l’ordinateur principale et de commander les différents composants du télescope. Le tout est protégé par une alimentation de secours/onduleur de type APC.
| Électronique de commande | MCMT II (FW 2.7.5) |
| Moteurs | type | Sanyo Denki | Pas-à-pas |
| Référence moteur | 103H7823-0740 |
| Dimension moteur | 60 mm sq. | NEMA 24 |
| Courant | Résistance | Inductance (par phase) | 3 A | 1.25 Ohm | 2.4 mH |
| Nombres de pas | angle par pas | 200 pas | 1.8° |
| Nombre de micro-pas par pas moteur | 128 |
| Nombre total de micro-pas par tour de vis | tour de roue | 25’600 | 12’288’000 |
| Précision théorique de 1 micro-pas | 0.105 sec |
| Précision mesuré (sans PEC) | +- 5 arcsec |
Pour le système de focalisation 3″ au foyer Newton (installation en 2011), la Société jurassienne d’astronomie a bénéficié d’une contribution de la Délégation jurassienne de la Loterie Romande, qu’elle en soit ici sincèrement remerciée.
Caméra principale

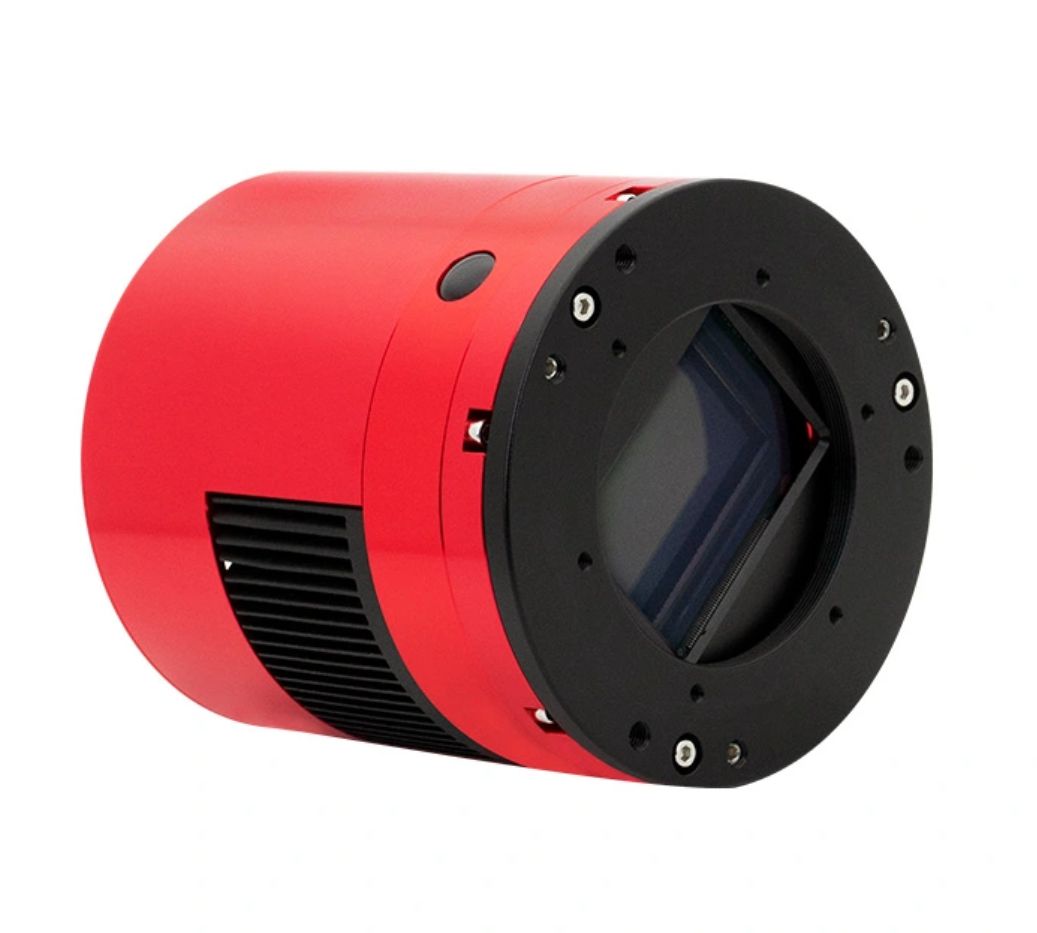

C’est un modèle ZWO ASI294MM-Pro avec un capteur CMOS Sony IMX492 de 46.8 Mpixels (pixel carrée de 2.315um) qui équipe le foyer primaire du TBC avec une roue à filtre du même fabricant EFW 7×2″ avec les filtres Gaia-RAPAS, un Baader V photométrique, un Astronomik Halpha 6nm ainsi qu’un Astronomik MC-Clear et un Dark.
L’aberration de coma étant important avec un Newton ouvert comme le TBC, un correcteur est indispensable. Notre modèle est correcteur 3″ ASA Wynne x 0.95 (ici avec un adaptateur maison).
Pour la caméra, la roue à filtres, certains filtres, l’achat de programmes et de différents adaptateurs photo (installation en 2023), la Société jurassienne d’astronomie a bénéficié d’une contribution de la Délégation jurassienne de la Loterie Romande, qu’elle en soit ici sincèrement remerciée.
Les oculaires
Les oculaires possèdent des adaptateurs dédiés pour les rendre (quasi) parafocale sur le TBC et utilisable avec le correcteur Wynne.
- Televue Ethos 6mm (100°) – Champ réel 0.31°
- Televue Ethos 13mm (100°) – Champ réel 0.66°
- Televue Ethos 21mm (100°) – Champ réel 1.07°
Les optiques
Le miroir primaire et son barillet de plus de 120kg. Les miroirs primaire et secondaire Newton ont été réaluminé en janvier 2003, février 2008 et en mai 2021 chez Kaltbrunner à Grenchen (SO).
Le miroir secondaire plan offre la configuration optique en Newton (image de gauche). La version hyperbolique permet quand à elle la configuration optique en Nasmith (image du centre) en ajoutant également un miroir tertiaire plan avec son support (image à droite).
| Diamètre du miroir primaire | Épaisseur au bord | 610 mm | 50,8 mm |
| Poids du miroir primaire | 28 kg |
| Obstruction du support du miroir secondaire (en diamètre) | 26 % (diam. support : 160 mm) |
| Ouverture en Newton | focale (avec correcteur Wynne ASA 3″) | f/3.4 (f/3.2) | 2067 mm (1963 mm) |
| Ouverture en Nasmith | focale | f/15.3 | 9210 mm |
Pour le ré-aluminage du miroir primaire ainsi que du secondaire en 2008 et 2021, la Société jurassienne d’astronomie a bénéficié d’une contribution de la Délégation jurassienne de la Loterie Romande, qu’elle en soit ici sincèrement remerciée.

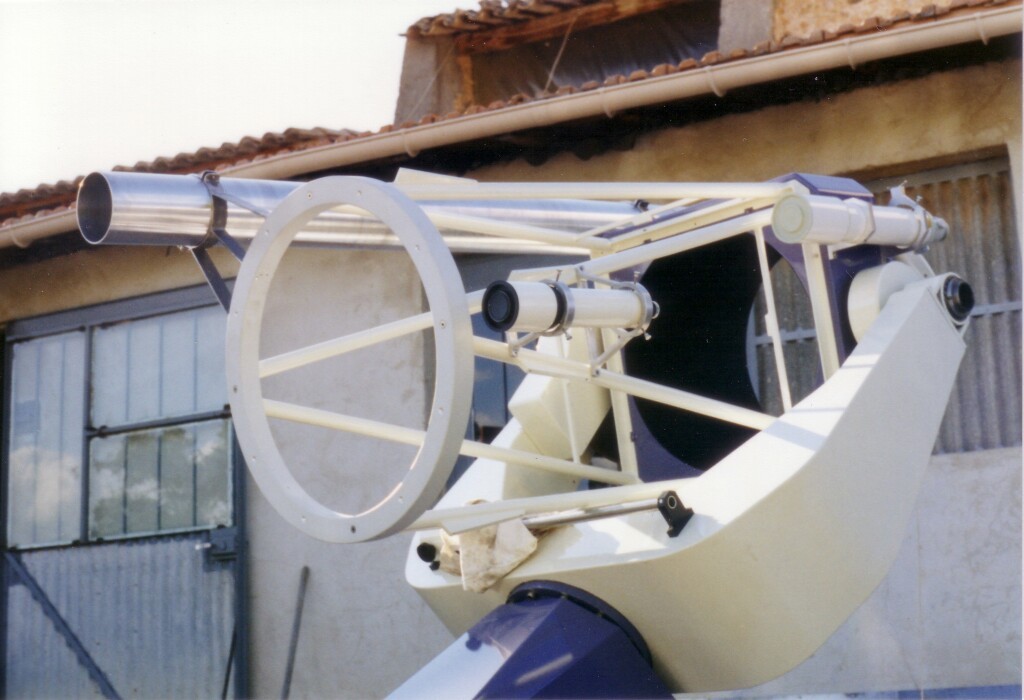

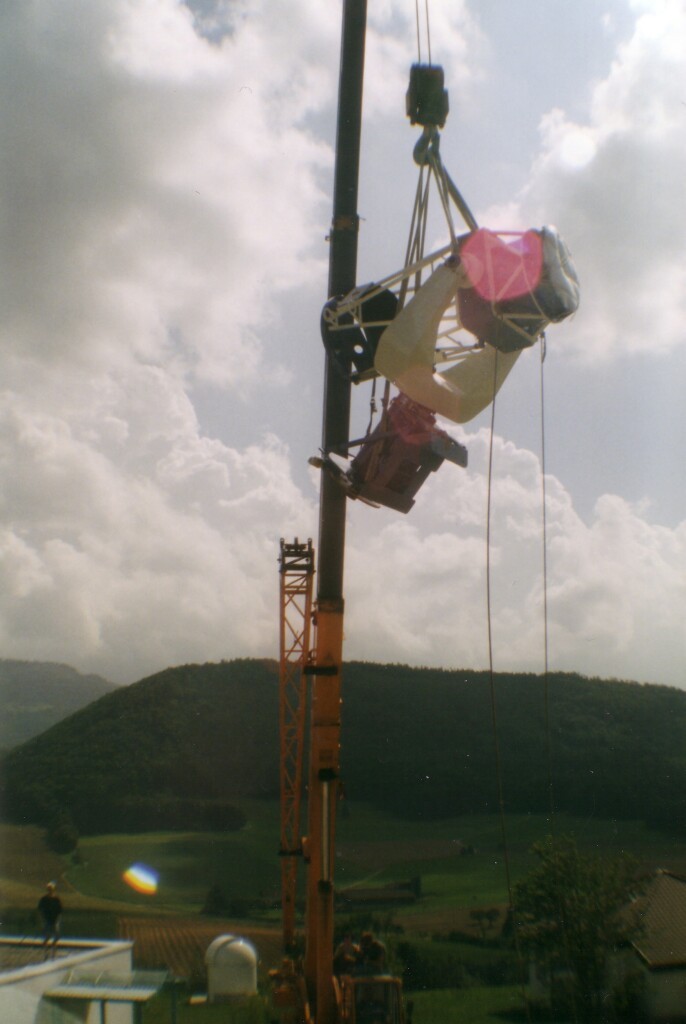

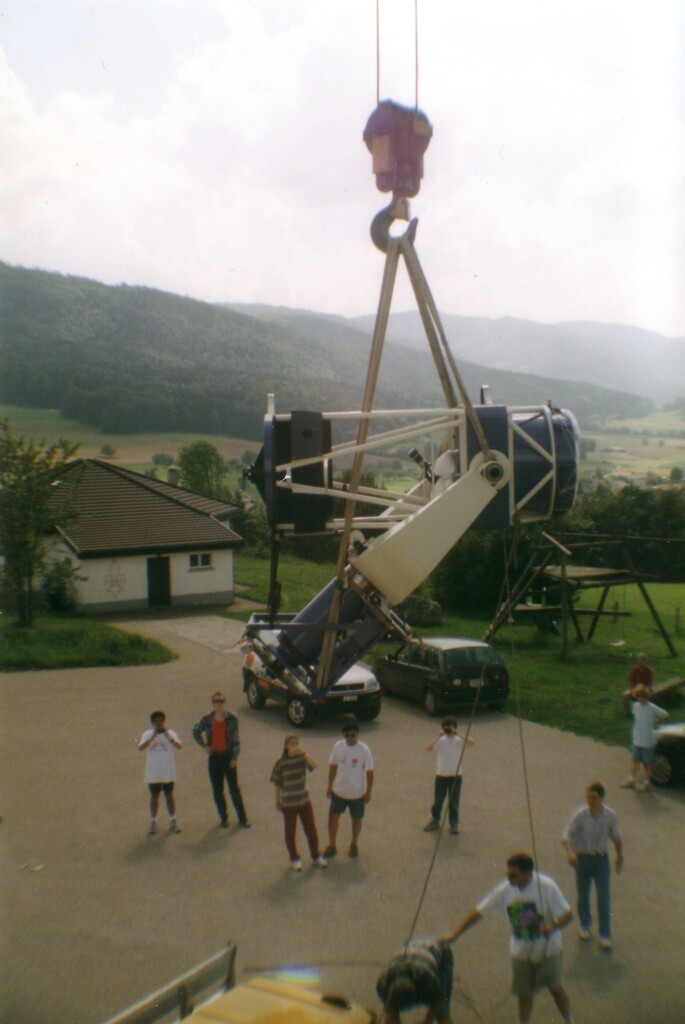

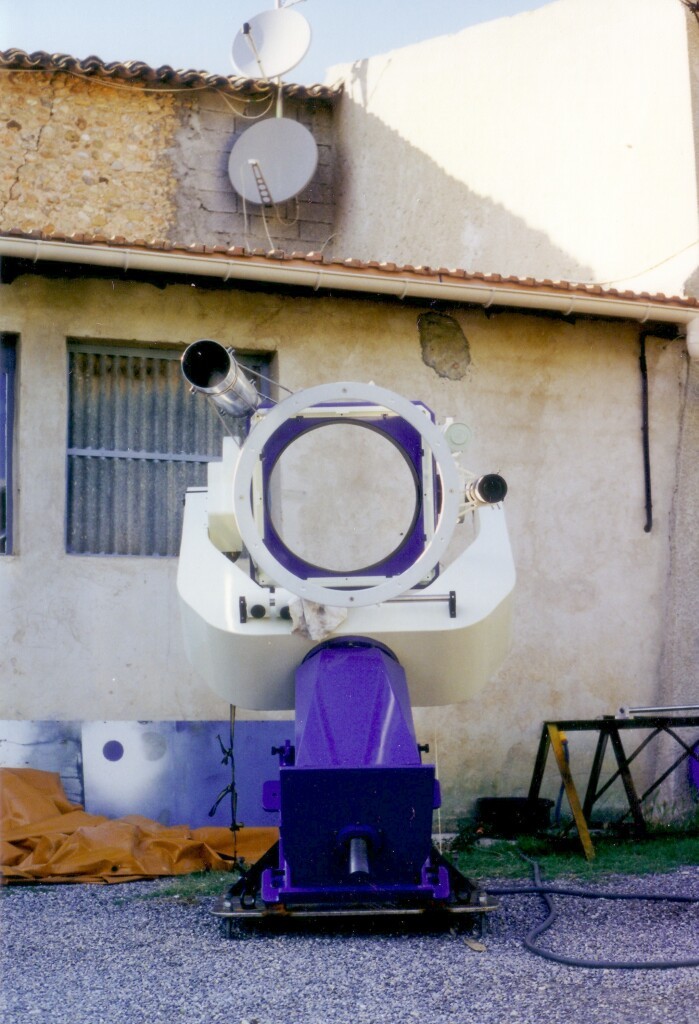

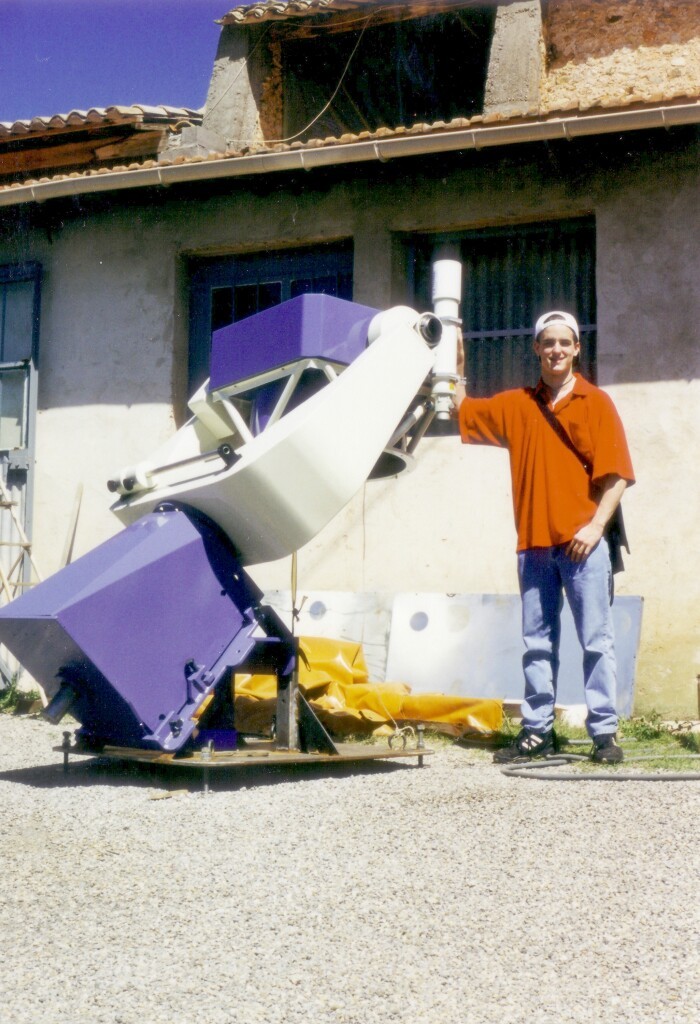

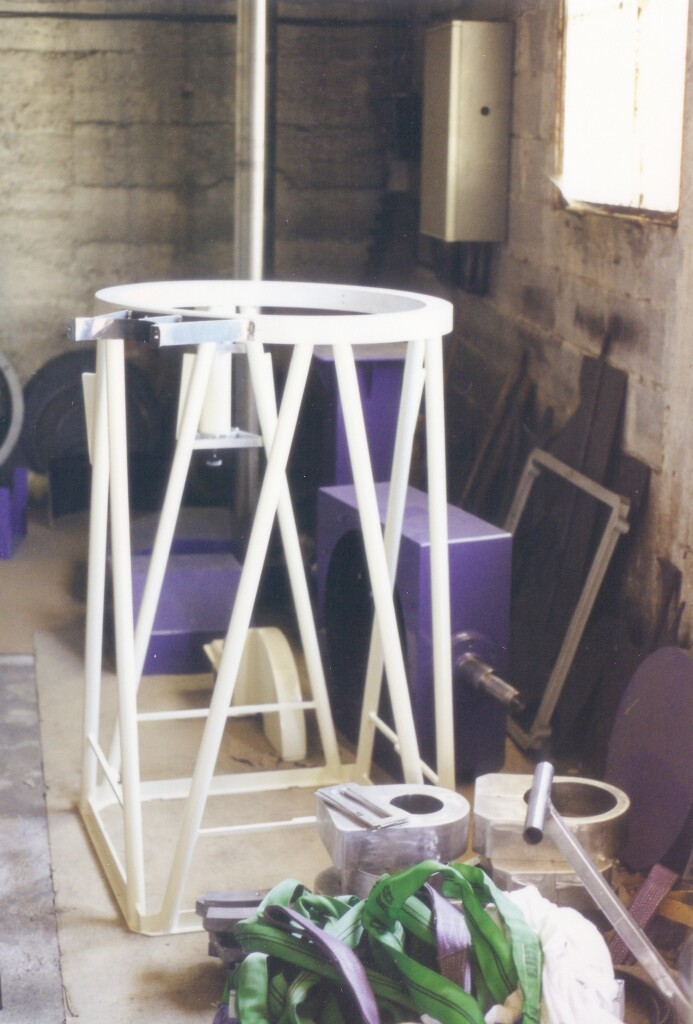

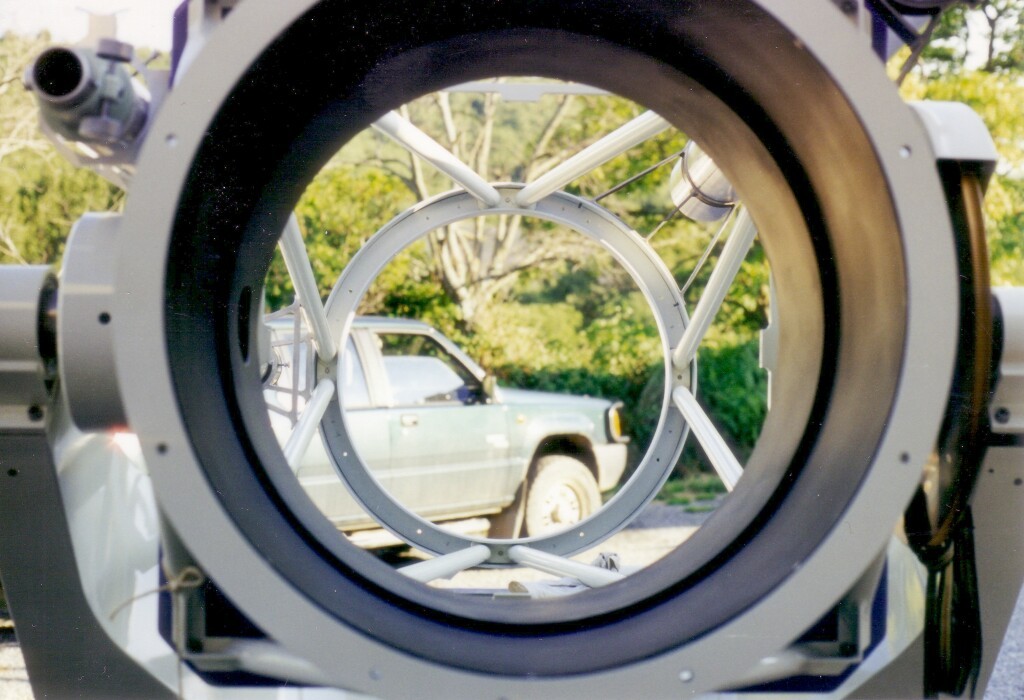

Historique de la fabrication (juillet 1997) et installation (août 1998)
Esquisse du télescope dans la coupole : document pdf
